災后重建與消能減震加固技術應用
發布時間：2019-03-19 點擊次數：4267 新聞來源：【本站】
災后重建與消能減震加固技術應用
國內首次采用阻尼器對受損建筑加固并提高其設抗震防烈度
佟建國 韓家軍 任思澤
(四川國方建筑機械有限公司成都610045 )
摘要:本文分析了5.12大地震中學校等公用建筑常用的框架結構、磚混結構的震害現象,介紹了消能減震加固技術的基本原理、基本概念應用范圍和典型的阻尼器,對比分析了消能減震加固技術與傳統加固技術的各自特點,介紹了消能減震技術的標準化進程。從廈害分析和建筑消能減震技術的特點來看,消能減震加固技術在震后建筑加固方面的應用相對于傳統加固技術有其特定的優越性。從大國內外消能減震加固實例和震后本公司加固的都江堰市北街小學外國語學校藝術大樓加固的效果來看,消能減震加固技術在震后的應月需求非常迫切,推廣應用之必將帶來良好的經濟和社會效益。
關鍵詞: 5.12大地震 震害分析 災后重建 消能減震 加固技術
2008年5月12日14時28分,四川省汶川縣發生了里氏8級的大地震，震中位于北緯31度,東經103.4度，地震最大烈度高達十一度,其震級級別、強度和烈度均超過1976年的唐山地震,破壞特別嚴重的地區超過10萬平方公里。地震的類型為“主震余震型”,共發生余震7000多次。余震區主要在龍門山斷裂帶,這狹長區域長約300公里,主要是理縣-汶川-茂縣-北川- 平武-青川這一帶。四川全省52%的面積受災,受災人口占全省總?cè)丝诮?/3,城鎮居民住房倒塌、損毀和受到嚴重破壞的面積達8800多萬平方米,農村居民住房倒塌和嚴重破壞的面積更是高達3.3億平方米,涉及到3.3萬多農戶，1000多萬人因房屋倒塌或嚴重?fù)p毀而無家可歸，全省因災經濟損失超過1萬億元。
1、震害分析
本次大地震對建筑的破壞情況十分嚴重,破壞方式也不完全相同,框架結構的主要震害現象包括:倒塌、局部倒塌、填充墻破壞、柱端破壞,梁端破壞、樓梯間破壞等。
1.1框架結構

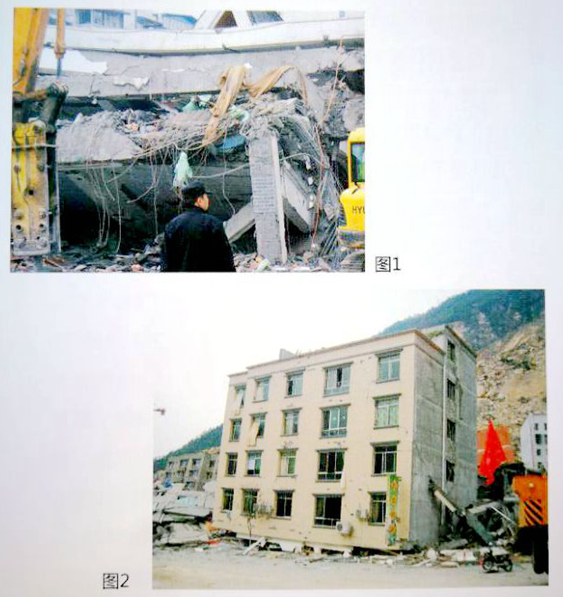

在地震區,鋼筋混凝土框架房屋倒塌情況時有發生,震害原因主要是由于結構設計不滿足抗震設防要求,存在較多受力縱向鋼筋不足、構造措施不到位、箍筋不足等現象(如圖1、2)。

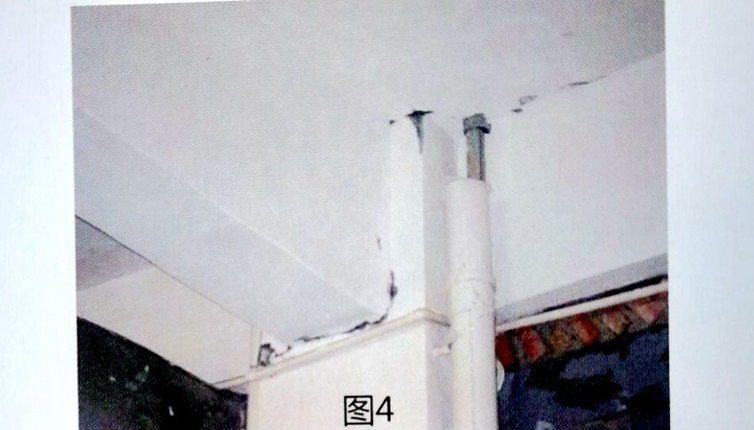

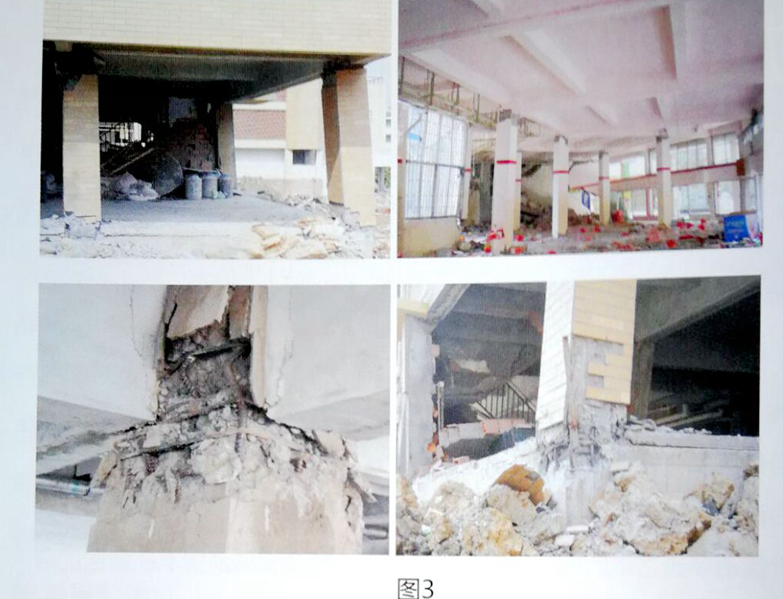

框架結構柱端破壞在這次地震中出現的比較多,較輕的在梁底500mm內柱腳處出現一條或者幾條寬度在3mm以內的裂縫(如圖3) , 較嚴重的柱端混凝土酥碎，豎向鋼筋外露突出屈服。震害現象大多表現為“強梁弱柱”,而不是在梁端出現裂縫的"強柱弱梁" 的破壞現象(如圖4)，跟《建筑抗震設計規范( GB50011-2001 )》的要求背道而馳,導致結構在地震反復荷載作用下出現最不利損傷。在地震過程中, 一旦損傷達到一定程度,出現整層塑性鉸,結構很容易發生倒塌。此外,該處多為施工縫,延伸結構的施工工藝無法保證截面的結合強度,加劇了結構的破壞。
框架角柱的震害比中柱的更為嚴重,由于結構的扭轉效應,角柱的剪切變形更大,加之水平力產生的較大傾覆力矩,較容易出現承載力不足現象。
5.12地震屬于特大地震,最大地震烈度達到11度，在如此強烈的地震中破損和倒塌是不可避免的,原因不一而足,有投資不足而采用廉價材料和廉價技工的原因,也有學校建筑結構自身的弱點，教室大開間,橫墻少,相比普通的住宅和辦公樓,抗震性能要差一些。

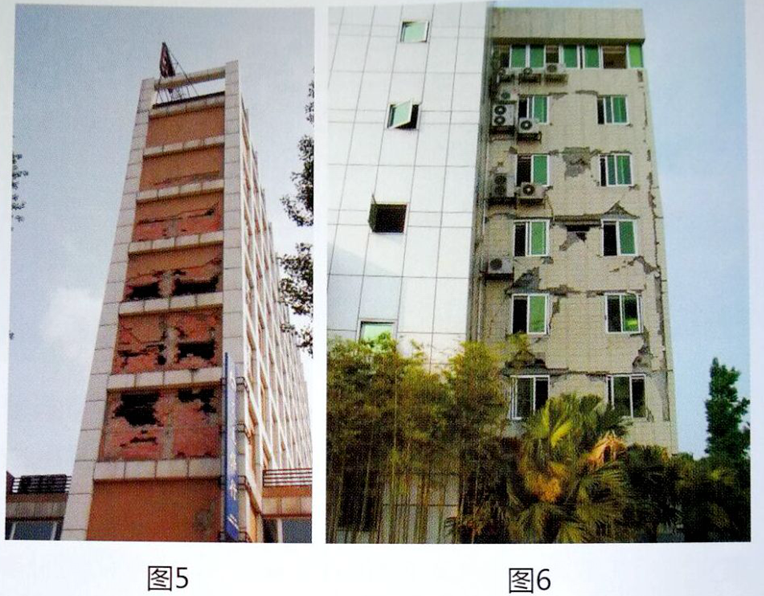

框架結構的填充墻在承受水平地震作用時，會產生斜裂縫或者"X"型裂縫，屬于剪切型破壞。當墻體與主體結構連接不夠緊密的時候,往往容易發生墻體傾覆。房屋的填充墻布置不均勻、不合理的現象較為普遍，是造成填充墻破進引起結構破壞的主要原因。上下填充墻布置得比較均勻的建筑中,雖然墻體破壞嚴重，但是梁柱節點受損較輕( 如圖5、6),合理布置填充墻起到耗能作用,進而保護了主體結構的安全。

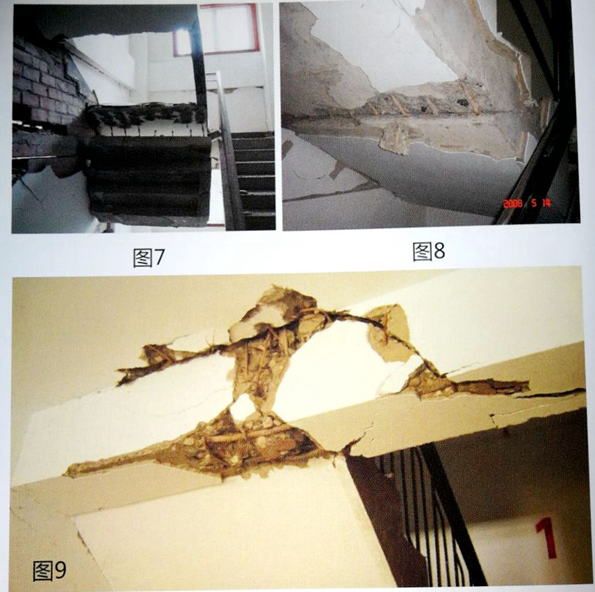

圖7所示樓梯因地板連接筋強度不夠,在地震作用下發生塌落,圖8所示樓梯在施工面處崩裂,圖9所示樓梯梁發生受彎破壞,框架結構樓梯震害在地震中比較常見，樓梯間作為不規則的構件,剛度大,產生剛度突變，在地震中吸收地震力相應較多,容易產生破壞。
1.2磚混結構

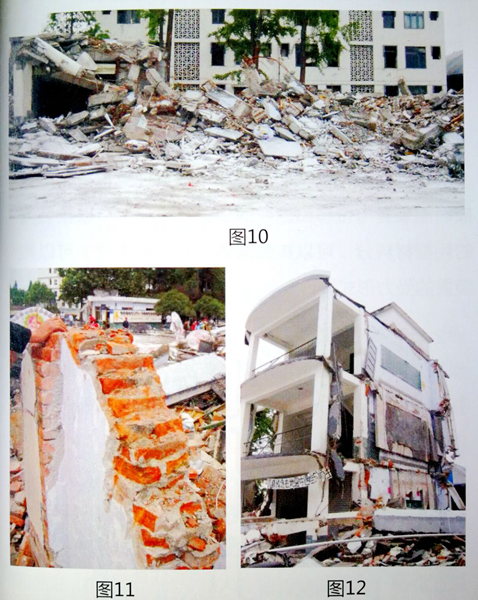

根據震后第一批房 屋應急專家得出的初步評定結論,磚混結構房屋是受災害嚴重的房屋結構之一。磚混結構主要震害現象包括:倒塌、墻體開裂、預制板脫落、縱橫墻連接處破壞、樓梯間破壞等。圖10
學校、醫院等重要建筑倒塌嚴重,與結構設計施工有很大關系,很多圈梁、構造柱處理不當,如圖11所示梁的處理,如圖12所示縱橫墻連接處構造柱的缺失,這些都造成了結構受力的不合理,最終在大震面前不能保證"大震不倒”。

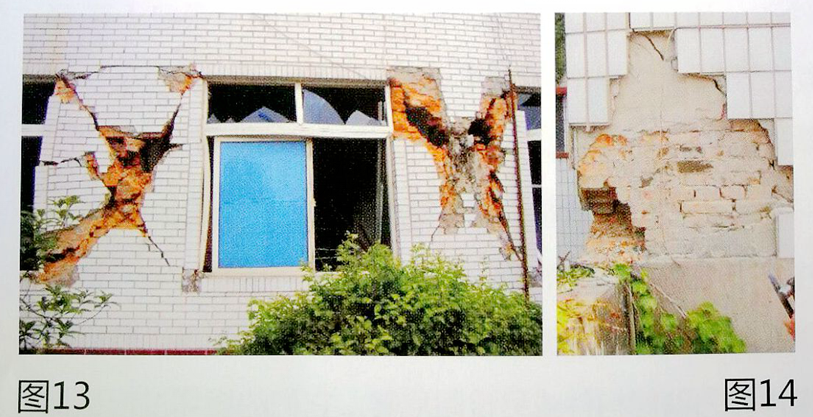

水平地震作用使墻體產生剪切變形,墻體在豎向力和剪力的共同作用下,當其主拉應力超過抗拉強度時,產生斜裂縫。這類裂縫常出現在高寬比較大的橫墻和窗間墻(如圖13所示)。結構平面不規則,結構的扭轉效應較大,縱橫墻連接處不設置構造柱,加之水平力產生較大的傾覆力矩,常出現如圖14所示的破壞現象。
學校、醫院等重要建筑倒塌、破壞現象嚴重,造成的人員傷亡十分慘重,北川中學、聚源中學、漢旺中學，東汽中學、北川醫院等學校和醫院的倒塌和一個個鮮活的生命的逝去,我們扼腕嘆息?！躲氪ǖ卣馂?zāi)后恢復重建條例》要求:對學校,醫院體育場館、博物館、文化館、圖書館、影劇院、商場、交通樞紐等人員密集的公共服務設施,應當按照高于當?shù)胤课萁ㄖ目拐鹪O(shè)防要求進行設計,增強抗震能力。如何確保學校、醫院等重要建筑震后的安全性是我們必須要解決的課題?？煽康慕ㄖ庸碳夹g(shù)的使用是其中極其重要的一個方面。
2、消能減震加固技術簡介
2.1國內外現狀
20世紀70年代,國際土木工程界首次提出了結構振動控制的概念。美國是開展消能減震(振)技術研究較早的國家之一。 早在1972年竣工的紐約世界貿易中心大廈就安裝了10000個粘彈性阻尼器(減小風振)。日本是結構控制技術應用發展最快的國家,特別是1995年神戶地震發生后,采用結構控制技術的建筑如雨后春筍般涌現出來。如NHK大廈, 20層,高92.6m,在X型鋼支撐上使用了剪切板耗能器，以減小振動反應。許多建筑物、橋梁在采用隔震技術的同時，也采用了消能減震裝置。其中鉛阻尼器、鋼阻尼器、摩擦阻尼器、粘彈性阻尼器、粘滯和油阻尼器均有許多應用。在加拿大, Pall型摩擦阻尼器己被應用于許多新建建筑和抗震加固工程中,在減小結構的振動作用時,還取得較好的經濟效益。新西蘭已將鉛阻尼器用于橋梁和建筑物中,惠林頓的一-座10層交叉支撐的鋼筋混凝土警察所,采用28個鉛擠壓阻尼器作為基礎隔震系統，效果良好。在墨西哥, ADAS裝置已用于多幢房屋的加固中,其中一座5層鋼筋混凝土結構的醫院采用了90個ADAS裝置進行了結構加固。意大利、法國及其他歐共體國家也已將該技術用于工程實際中。
20世紀80年代初我國土木工程界王光遠院土首先 護引入了結構振動控制的概念 ,隨后國內土木工程界的廣大學者、 研究人員深入展開了結構隔震、 消能減震、吸振減震、主動控制、半主動控制和混合控制等方向的研究,理論和試驗研究、方案設計、結合實際工程分析研究、試點工程和應用等工作逐步推進,并朝著標準化、規范化、產業化的方向邁進。
從九十年代以來,我國學者和工程技術人員也致力于該技術的研究與工程實用。東北某政府大樓鋼筋混凝土框架結構采用十字芯板摩擦消能器進行加固,成功在原結構基礎上增設兩層。云南省振戎中學飯?zhí)眉敖虒W(xué)樓鋼筋混凝土框架結構采用T型芯板擬粘滯消能器和鋼板-橡膠摩擦消能器進行加固,宿豫縣計生委辦公樓鋼筋混凝土框架結構使用粘彈性消能器進行加固,首都圈系列工程北京展覽館、北京飯店、北京火車站等鋼筋混凝土框架結構使用粘滯消能器進行加固,成功提升了原結構的抗震性能。
2.2消能減震加固技術的基本原理

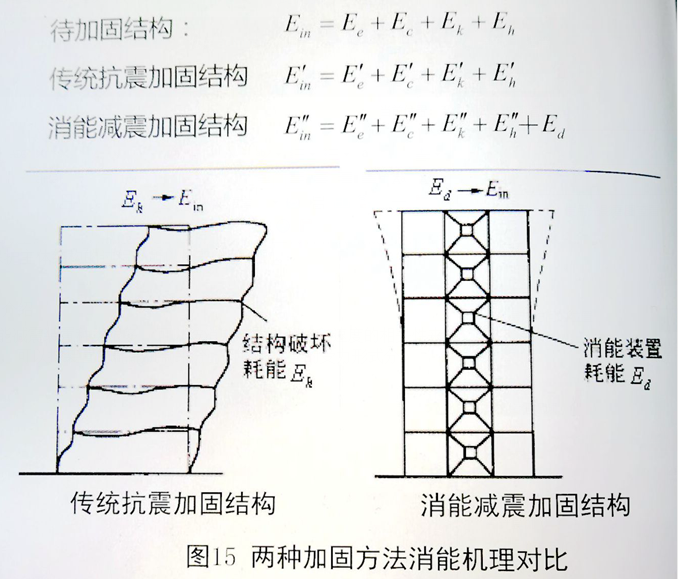

消能減震加固方法就是通過在結構上安裝消能減震裝置來達到抗震加固目標的新方法。消能減震加固結構在風載和中、小震作用下,結構體系具有足夠的抗側移剛度以滿足結構正常使用要求;在強烈地震作用時,隨著結構側向變形的增大,耗能(阻尼)減震器率先進入耗能狀態,大量耗散輸入結構的地震能量,并迅速衰減結構的地震反應,使主體結構避免或延遲出現明顯的非彈性變形,確保結構的安全性。
結構消能減震加固即是在結構物的某些部位(如支撐、剪力墻、節點、聯結縫或連接件、樓層空間、相鄰建筑間、主附結構間等)設置耗能(阻尼)裝置(或元件)，通過消能(阻尼)裝置產生摩擦、彎曲(或剪切、扭轉)彈塑(或粘彈)性滯回變形來耗散或吸收地震輸入結構中的能量,以減小主體結構的地震反應。
傳統的結構抗震體系是把結構的主要承重構件(梁、柱節點作為消能構件,地震中受損壞的是這些承重構件，甚至導致房屋倒塌。而消能減震體系則是以非承重構件作為消能構件或另設阻尼器,它們的損壞過程是保護主體結構的過程，所以是安全可靠的。
2.3基本類型阻尼器的介紹

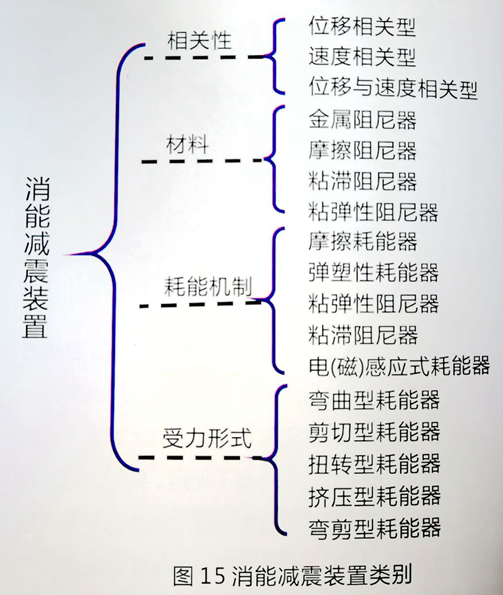

目前，研究開發的消能減震裝置種類很多，可以按消能裝置與位移和速度的相關性來分，可以按裝置的耗能材料分，可以按裝置的耗能機制來分，可以按裝置的受力形式分。

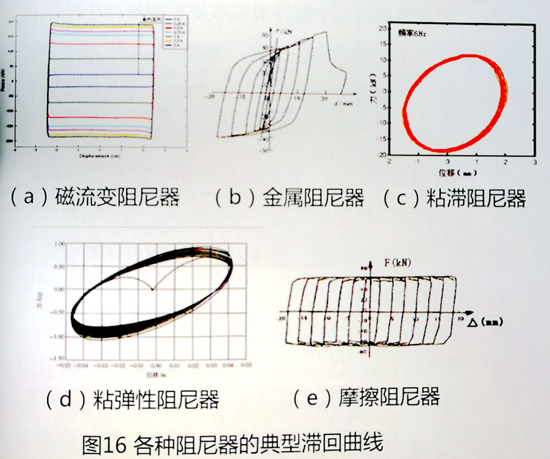

滯回曲線是各種消能器消能能力的重要指標,根據不同的消能器類型,從其中的最大出力和位移可以大致判斷消能器的消能能力,各種典型的消能器的滯回曲線如圖16
2.4消能減震技術應用范圍
耗能部件屬非承重構件,其功能僅在結構變形過程中發揮耗能作用,而不承擔結構的豎向承載作用,即增設耗能部件不改變主體結構的豎向受力體系,故消能減震加固技術不受結構類型、形狀、層數、高度等條件的限制,應用范圍廣闊,凡不需要提高豎向承載力而抗側剛度不足的結構都可以采用消能減震加固方法。由于耗能器是因兩端產生相對速度或相對位移而產生滯回變形耗能的,相對運動速度越大或相對位移越大,耗能則越多。一般來說,結構越高、越柔、跨度越大、變形越大，或抗震設防烈度越高,消能減震效果越顯著,故消能減震技術尤其適用于高烈度區的多(高)層框架結構、鋼結構和大跨結構等的加固。
對使用功能有特殊要求的結構,如:存放大量危險物品或有毒物品的建筑、首腦機關、救災中心、放置貴重設備或特殊文物的房屋、紀念性建筑、特種醫院、通訊、消防、動力等重要建筑，抗震安全性要求較高,從經濟性、安全性和技術合理性角度考慮,應優先采用消能減震加固方案。

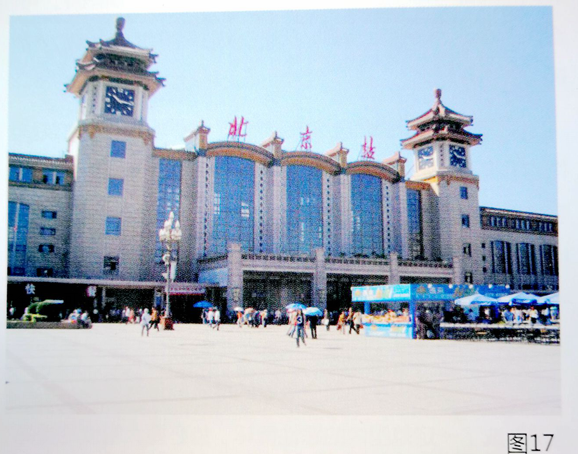

采用傳統的加固方法施工復雜、有時尚需加強基礎或新增加基礎,施工周期長,干擾用戶,而采用消能減震技術進行抗震加固時,耗能器及其支撐構件和連接件可預先制作,現場安裝,因而施工方便簡單、施工周期短、而且不改變原有建筑的風貌,例如北京火車站(圖17)和北京博物館,在不損壞原有建筑風格的基礎上,均采用了粘滯阻尼器完成了抗震加固,取得了良好的加固效果。因此,對一些歷史性建筑物或公共建筑物應優先選用消能減震技術進行抗震加固。
按照《汶川地震災后恢復重建條例》要求,對學校，醫院體育場館、博物館、文化館、圖書館、影劇院、商場、交通樞紐等人員密集的公共服務設施,應當按照高于當?shù)胤课萁ㄖ目拐鹪O(shè)防要求進行設計，增強抗震能力。在這種情況下,原來的設防要求達不到《汶川地震災后恢復重建條例》要求的標準,必須要進行加固,在的震中沒有明顯的破壞的建筑,可以在不影響正常使用的情況下用消能減震加固技術進行加固;在的震中有明顯的破壞現象而沒有喪失承載力的建筑,需要在有關專業鑒定機構的結構安全性、可靠性和適修性鑒定后,進行局部修復,然后使用消能減震技術進行加固。
3、消能減震加固技術與傳統加固技術的比較
3.1消能減震加固技術與傳統加固技術
阻尼器安裝方便、簡單,施工周期短,同時對施工環境要求不高,不會對建筑功能造成較大影響。如建筑上處理得當,還可增加美感,體現獨特的建筑風格。阻尼器好比結構體系中可更換的”保險絲”,既可保護主體結構構件,也可在遭遇大震或特大震后,起到防止倒塌的關鍵作用,即便受損也可方便更換。阻尼器傳力明確,出力計算準確,結構計算結果與結構實際反應差異小,抗震可靠性高。阻尼器率先消能,甚至可做到主體結構彈性,可減小再次地震后的修復費用。用阻尼器加固震損的混凝土框架,不需針對每根柱子或每棍框架實施加固。如果結構震損輕微，只是由于震后當?shù)氐幕玖叶群徒ㄖO(shè)防烈度需要調整,那么一般只需針對布設阻尼器的框架進行局部加固,這樣,可大量減少濕作業或其他包裹式加固方式，甚至可在建筑物正常使用階段進行施工,不影響正常使用。阻尼器可設置在建筑物外部或內部,也可視情況僅在建筑物的局部設置。
3.2消能減震加固在災后重建加固中的特殊優越性
建筑結構本身是一個整體,當其抗震設防烈度需要提高一度的時候,不滿足要求的就是結構的抗側剛度?？蛇x用的加固方法有傳統的加固方法和消能減震加固方法等。
選用傳統的加固方法進行加固,則要對整個建筑結構的梁柱截面進行加固,如果僅加固個別樓層的梁柱,則容易造成剛度的突變,在不加固的樓層形成薄環節,則結構整體的抗震性能提高的不顯著或者達不到設防烈度提高一度的目的,也就是說形成了“木桶效應”。對整個樓的梁柱進行增加強度和剛度,增強結構的整體剛度,結構更“剛”了，則結構在地震中吸收的地震能量就更多,也就是說形成了一定范圍內的惡性循環,勢必要大幅度的提高加固成本。傳統加固方法主要通過加大截面、增設墻體、粘貼鋼板等方法提高結構的強度和剛度，以硬抗”為主，通常需要加強基礎,構件截面的加大壓縮使用空間，施工周期長,干擾性大,材料用量大，人工費用高。
選用消能減震加國技術對建筑結構進行加固，根據建筑結構的特點,可以在某些控制部位加阻尼器，阻尼器系統僅是整個結構的一個附屬系統,可以顯著改善結構的動力特性，是一種局部加固,整體性能提高的種加固方法。是一種“柔中帶剛”的減震加固思路,與原結構相比,加固后的結構在地震中吸收的地震能量并沒有顯著的增加，阻尼器在結構中發揮其吸收地震能量減小結構反應的作用而且不增加結構的負擔。消能減震加固方法主要通過附加的耗能裝置改變結構的動力特性,在大震作用下消耗地震能量，以“柔”克剛,增設的耗能裝置為非結構構件，不能響使用空間,振動反應較小,控制裝置構造簡單，易于安裝，施工周期短，干擾性小，節省材料，人工費用低。所以消能減震加固技術在災后重建中有其獨特的優越性和不可替代性。
4、消能減震技術標準化
現行國家抗震設計規范并沒有現澆板、梁的雙配、超配現象,設計實踐中的做法往往容易違背強柱弱梁的概念設計。在施工過程中柱端箍筋加密措施也經常做不到位。在地震荷載的往復作用下，容易造成柱頭的破壞。而消能減震加固技術能很好的解決這種豎向承載求滿足要交,而抗側能力不足的現象。
1995年，周云等提出了推進消能減震技術標準化的建議。基于結構消能減震技術理論和實踐的迅猛發展勢頭，2001年我國發布的《建筑抗震設計規范》(GB50011-2001)將房屋隔震與消能減震設計納入其中,給出了基本的原則和方法,消能減震技術工程實踐在我國的不段推進，標準化、規范化、產業化水平不斷提高,2006年李愛群等編制了《建筑減震粘彈性阻尼器》和《建筑減震粘滯阻尼器》行業標準, 2005年廣東省建設廳批準編制《建筑耗能減震技術規程》.2009年由廣州大學周云教授發起并擔綱主編同濟大學、中國建筑科學研究院清華大學等18家單位參編的《建筑消能減震技術規程》行業標準已經編制完成并獲得建設部的認定,將在2009年9月份批準實施。該規程給出了建筑使用消能減震技術的基本要求、計算方法、構造措施、構件安裝、施工、驗收和維護等內容。消能減震加固技術的應用將更加合理和規范。
5.消能減震加固技術的工程應用實例
由于消能減震加固技術具有概念簡單、減震機理明確、減震效果顯著、安全可靠等特點,近年來在國內外有大量工程實踐。
5.1 5.12大地震后首個消能減震加固工程(使用粘滯阻尼器)

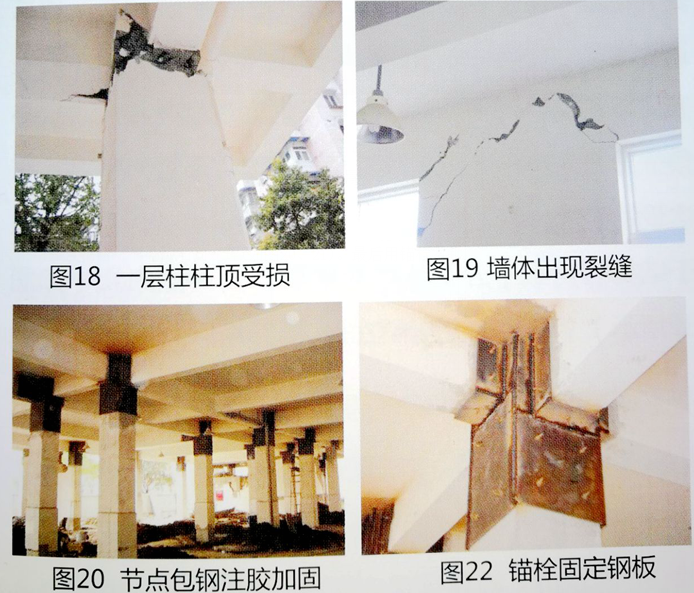

都江堰市北街小學試驗外國語學校藝術大樓,為現澆鋼筋混凝土框架結構,框架層數為五層,總高度18米。按照7度抗震設防,但在5.12特大地震中,原結構還是遭到了破壞,-層柱柱頂受損(如圖18)，一、二層墻體出現裂縫(如圖19 ) ,局部墻體破碎,局部樓梯構件受損。
通過進行結構抗震驗算,發現原結構多數梁柱不滿足抗震要求,如果逐個構件采用傳統加固方法進行加大截面,將帶來很大的工程量和較長的施工工期,同時,加大柱子截面將減小建筑的使用面積,最后通過論證,提出采用消能減震加固技術對原結構進行抗震加固的方案。

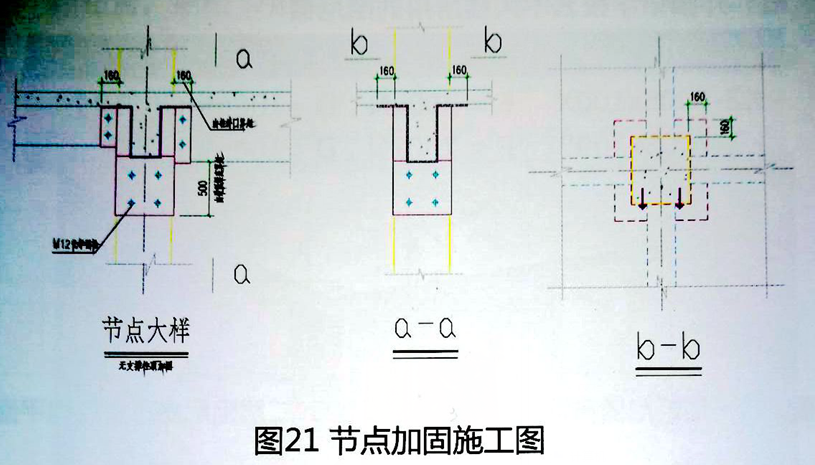

首先加固受損柱頂,對節點區域混凝土鑿面,剔除損壞部位破損的混凝土,并用吹風機吹凈混凝土表面粉塵,然后采用比原結構混凝土強度等級高一級的C35混凝土修補料對混凝土破壞的節點進行修補找平,再對節點采用外包鋼法對節點做加固處理(如圖20、21)。最后用錨栓將鋼板固定在柱子上(如圖22 )。

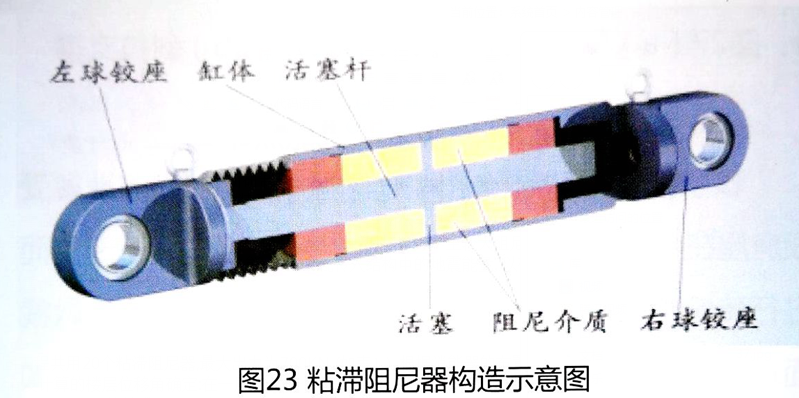

該加固工程使用的消能裝置是上海材料研究所研制開發的粘滯阻尼器(如圖23)，粘滯性阻尼器是消能減震控制技術中的一種消能裝置,被安裝于結構某部位(如節點、連接縫或連接件、樓層空間等),在小震作用下,阻尼器處于彈性狀態,給結構提供剛度,結構體系具有足夠的抗側剛度。在中、強地震作用下,隨著結構側向位移的增大,阻尼器進入彈塑性狀態,產生較大阻尼力,通過把地震中傳入結構的能量轉化為阻尼介質的熱能,大量消耗傳入結構中的地震能量,以確保主體結構在中、強震中的安全使用。

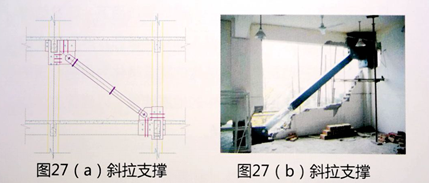

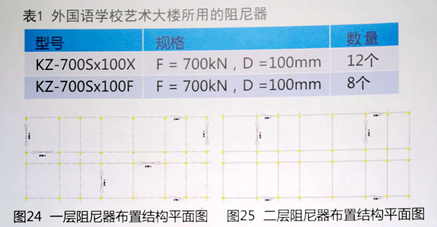

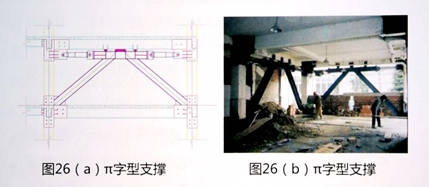

該五層樓加固工程共用20個粘滯阻尼器,最大出力為700KN (如表1 ) ,根據消能器的布置原則和振型分解反應譜發計算的樓層位移角確定:在一層安裝10個型號為KZ-700Sx100X的粘滯阻尼器和4個型號為KZ-700Sx100F的粘滯阻尼器(如圖24) ; 在二層安裝4個KZ- 700Sx100X的粘滯阻尼器和4個型號為KZ-700Sx100F的粘滯阻尼器(如圖25)。根據計算結果,支撐采用π字型(如圖26)、斜拉(如圖27)的鋼支撐。
該學校使用粘滯阻尼器來消能減震,加固因地震受損房屋在我國還是首次。本次加固費用約為160萬元;而進行傳統加固至少要對基礎和一- ~三層共32根柱子做截面加大處理,每根柱子加固費用大約為5萬元,另傳統加固過程中損壞的墻體樓面板以及水電管線等恢復費用約為20萬元,總計費用預計約為180萬元。采用粘滯型阻尼器加固節省了不低于10%的費用。而且使用阻尼器技術加固,不會壓縮房屋使用面積,拆除工作量小，施工干擾性小且周期短,基本上終身不用維護。
5.2摩擦消能器在加固工程中的應用

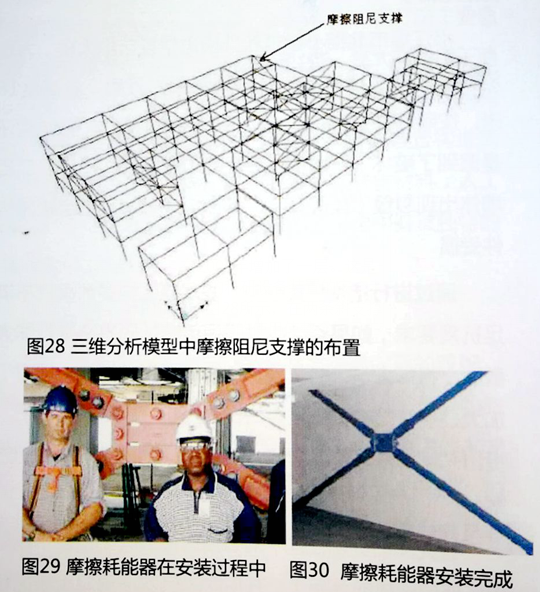

聯邦電子科研大樓位于加拿大首都渥太華,它建于1993年,在2003年增加了一層。這是一幢3層的混凝土框架結構的建筑,帶有一層的地下室?；趯镞呏匾目蒲性O(shè)備裝置的安全考慮,工程人員決定采用摩擦耗能支撐對其進行加固。摩擦支撐的布置如圖28所示，在兩條斜支撐的交點處共安裝23個滑移為300kN的摩擦耗能器(圖29, 30) 。摩擦耗能器的使用使整個加固工程變得很經濟,而且這些阻尼器可以吸收地震能量,保護建筑及其里面的設備。
5.3金屬消能器在加固工程中的應用

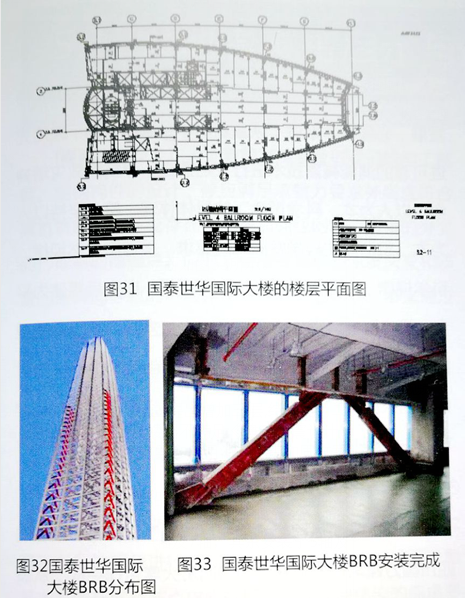

臺中的國泰世華大樓,樓高為46層,完工后已成為臺中市的標志性建筑,該工地新建過程中恰巧遭遇921集集大地震,由于地震過后該地區的抗震規范修正,使其設計地震力提高,致使原結構的短向(如圖31所示的平面圖)不滿足抗震要求(因該方向為地震力控制) , 必須提升其剛度與強度，故安裝BRB構件于該方向上,以達設計需求。該工程共計安裝80支純鋼造挫屈束制支撐于結構短向上,分布從地面層至地上20層為止(如圖32所示) ,安裝后的構架立面如圖33所示。
5.4粘彈性消能器在加固工程中的應用
潮汕星河大廈位于汕頭市金環路東側,總建筑面積27976.8平方米,地下1層，地上總高度98.70m。分塔樓和裙房兩部分，裙樓4層,塔樓25層(設計22層,后加3層)。結構平面形狀為橢圓形。結構形式為鋼管混凝土組合結構，結構體系為核心剪力墻筒外框架體系。
潮汕星河大廈由于原設計為二十二層,施工至十二層時，業主提出增加三層,結構變?yōu)槎鍖?/span>,經初步設計分析, Y方向在小震作用下,結構的層間位移個別樓層不滿足《建筑抗震設計規范》和《高層建筑混凝土結構技術規程》的要求,經采用傳統加固方案和采用消能減震加固方案對比分析后,確定采用消能減震加固方案。

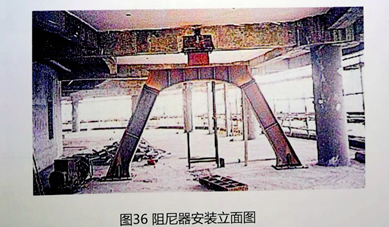

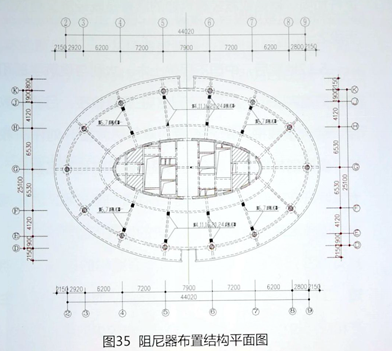

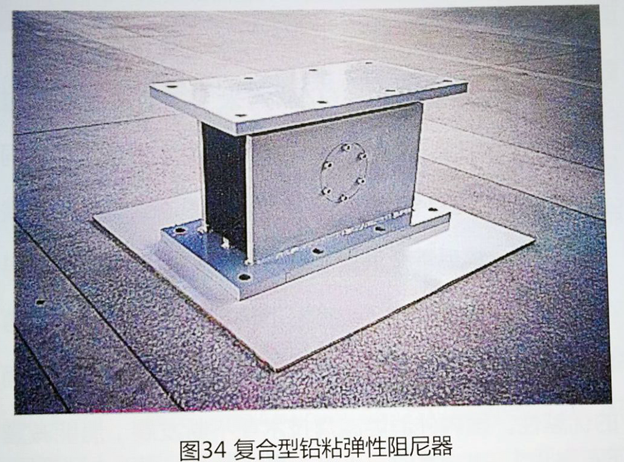

本工程的耗能部件采用由廣州大學周云教授研制的復合型鉛粘彈性阻尼器(如圖34)。根據耗能支撐的布置原則和振型分解反應譜法計算的層間變形確定:在第4、6.、7.、11、16.、20、24層安裝阻尼器，每層四個,對稱布置。第6 、7層阻尼器安裝于4軸及7軸，其余安裝于5軸及6軸。圖35為阻尼器結構布置平面圖。阻尼器連接放置做法見圖36 。
6、在災后重建中應用的意義
5.12特大地震造成四川災區大量房屋倒塌、損毀，其中城鎮住房受損2.26億平方米需要加固的超過100萬戶。由四川國方建筑機械有限公司和同濟大學共同設計施工的都江堰市北街小學實驗外國語學校藝術大樓工程竣工,震后首個消能減震加固項目投入使用，從科學的理念、標準的施工、良好的使用的效果多個方面再次真實的說明了消能減震加固技術在震后建筑加固方面的優越性。國內外消能減震技術在不斷發展,消能減震加固發迅速普及,使用消能減震技術對災后受損的房屋進行加固、避免或減輕建筑物的震害是既經濟又有效的手段之一。
5.12地震后,中國工程院土木、水利與建筑學部和包括周福霖院士、歐進萍院土、王亞勇教授、呂西林教授、翁大根教授、周云教授、李宏男教授、劉偉慶教授、佟建國教授高工等在內的很多建筑結構知名教授、專家呼吁在災后重建中使用消能減震加固技術。消能減震加固技術是目前世界上最先進的建筑加固技術之一，具有減震效果好,盡量減小對原有結構的改動,工期短，工程量小，檢測修復方便等優點,而且阻尼器在生產和應用過程中對環境無影響,產生較少的建筑垃圾,阻尼器構造簡單、取材容易、制造簡便、容易形成定型產品，進行標準化、規模化生產,對生產要求不高,國內已有廠家量產。在災后重建若能廣泛應用,必將取得良好的經濟效益和社會效益，對建筑抗震新技術的推廣也具有深遠的意義。
“5.12”汶川特大地震是新中國成立以來破壞性最強、波及范圍最廣、救災難度最大的地震。災后恢復重建工作關系到幾千萬群眾的切身利益,關系災區的長遠發展，必須科學推進，恢復重建不是簡單復制，采用先進可靠的消能減震技術進行災后重建，是抗震救災精神中“以人為本、科學重建"的具體體現，符合堅持以人為本，貫徹落實科學發展觀的要求，是尊重自然規律、科學規律,充分依靠科學的切實表現。以災后重建為平臺，推廣消能減震技術等先進科學技術符合建設創新型國家的大局。當更加安全、美好的家園建設起來的時候，當災區人民又過上安居樂業的生活得時候,我們才可以莊重地告慰地震中遇難的同胞。
7、鳴謝
5.12大地震后首個消能減震加固工程由筆者所在的四川國方建筑機械有限公司和同濟大學合作完成，從設計到施工,直至竣工投入使用,感謝同濟大學呂西林教授、翁大根教授等提供的指導，感謝本公司員工的努力工作和大力配合。
感謝省建設廳、都江堰建設局等單位在項目上給予的的幫助和指導。感謝都江堰市北街小學外國語學校校方及周列劍先生給予的幫助和支持。
感謝廣州大學周云教授在報告寫作上給予的幫助。本報告的完成,參閱了國內許多學者的著作、論文和研究報告,特在此表示感謝。
其他對本公司完成大地震后首個消能減愛震加固工程給予幫助和支持的單位和個人，在此一并表示謝忱。
